UNSERE | |
|
|
|
|
| |
ANTENNENNENSCHALTER | |
|
|
| |
|
| |
|
| |

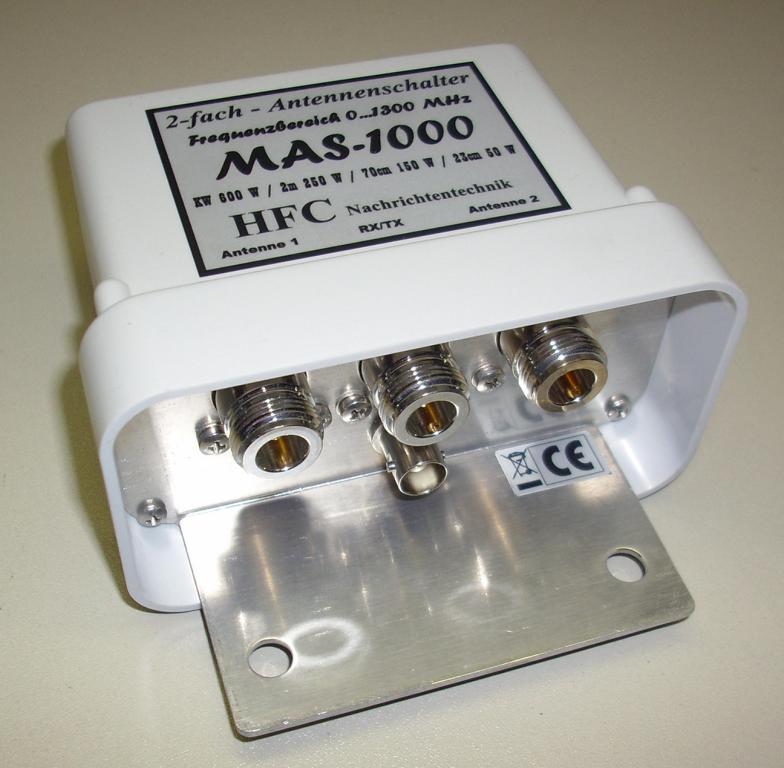

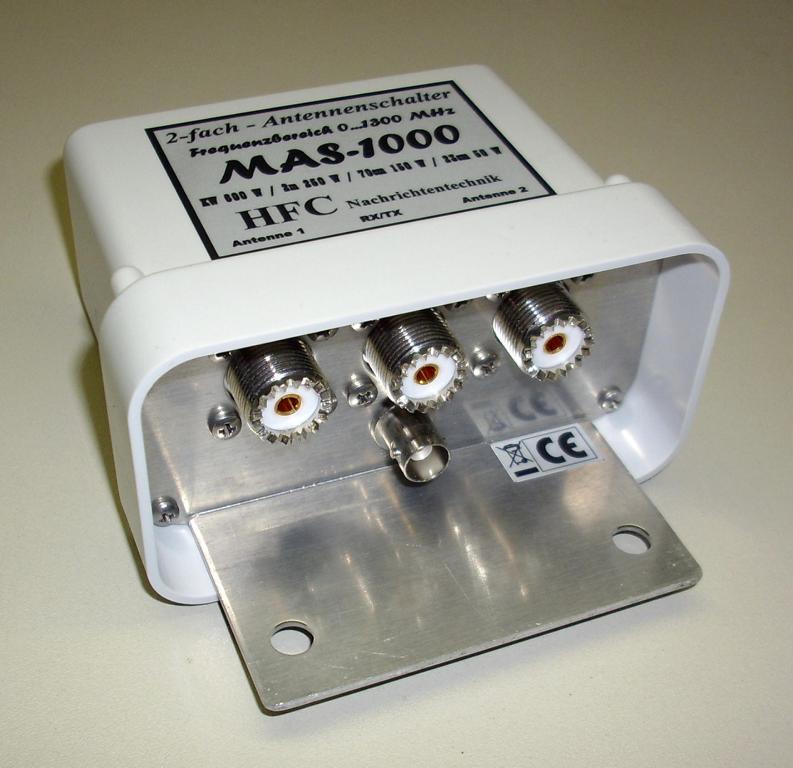

2-fach-Antennenschalter "MAS-1000" (0-1300 MHz) | |
|
|
| |
|
Art.-Nr. 5060 (N) 134,00 |
Art.-Nr. 5060 (UHF) 134,00 | |
|
| |
Frequenzbereich: |
0...1300 MHz |
Anschlüsse: |
2 x Antenne, 1 x Transceiver |
Einfügedämpfung: |
0,1 dB |
Betriebsspannung: |
12 - 15 V |
Stromaufnahme: |
30 mA |
Leistung: |
KW: 600 W |
|
2 m: 250 W |
Norm: N / UHF |
70 cm: 150 W |
|
23 cm: 50 W | | |
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| |
| |
| |
|
|
MAS-1000 im Mastgehäuse (incl. Mastschelle) der Fa. HFC Nachrichtentechnik, Frequenzbereich 0 ... 1300 MHz Der MAS-1000 ist ein verlustarmer Antennen-Umschalter im wetterfesten Mastgehäuse für direkte Montage am Antennenmast. So kann beispielsweise bei Verwendung nur eines Koaxkabels die Umschaltung von einer 2-m Antenne auf eine 70-cm Antenne mit dem MAS-1000 vorgenommen werden. Ebenso lassen sich 2 verschiedene Antennen, z. B. Rundstrahler und Richtantenne, auf eine koaxiale Ableitung schalten. Die in SMD-Technik aufgebaute Schaltung sowie ein leistungsstarkes HF-Relais gewährleisten einen breiten Einsatzbereich von der Kurzwelle bis zum 23-cm Band. Aufgrund der niedrigen Dämpfung sind Durchgangsverluste kaum messbar. Die Speisespannung darf zwischen 12 - 15 Volt betragen. Die Leistungsaufnahme beträgt ca. 30 mA. Die nötige Spannungsversorgung wird extern über ein Kabel mit BNC-Anschluss vorgenommen. Das Gerät verfügt über eine Verpolungsschutzschaltung. Die Umschaltung zwischen den beiden angeschlossenen Antennen erfolgt über die zugeführte Spannung, d.h. das Ein- bzw. Ausschalten der Spannung bewirkt eine Relaisumschaltung. Bei Nichtanliegen von Spannung ist die Antenne 1 durchgeschaltet. Das Mastgehäuse aus deutscher Markenfertigung ist wetter- und UV-beständig. Für die stabile Befestigung des Vorverstärkers am Mast dient die mitgelieferte Mastschelle.Zum Anschluss einer Stromversorgung ist als Zubehör unser Antennen-Controller MASC-1015 erhältlich. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|

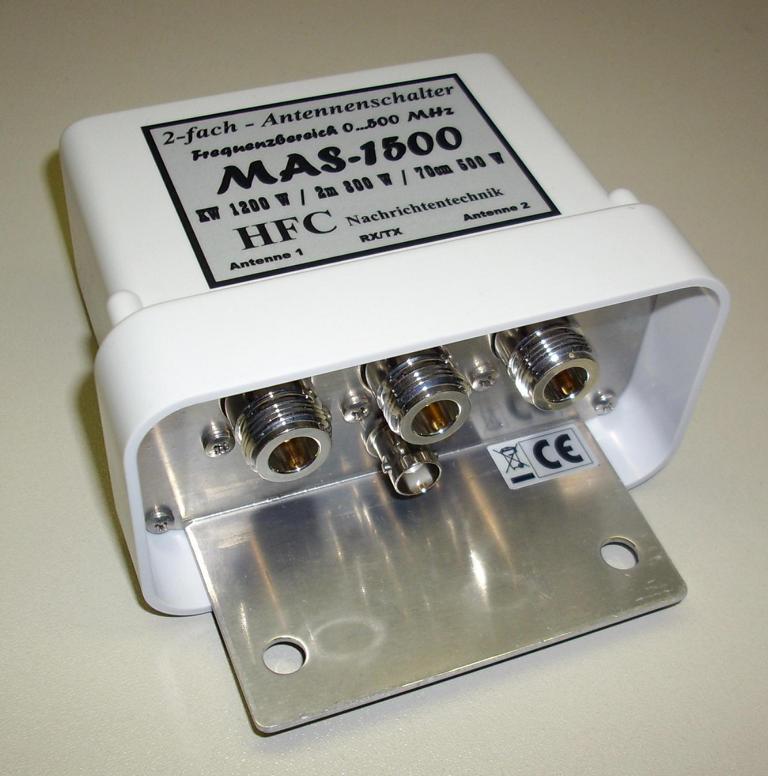

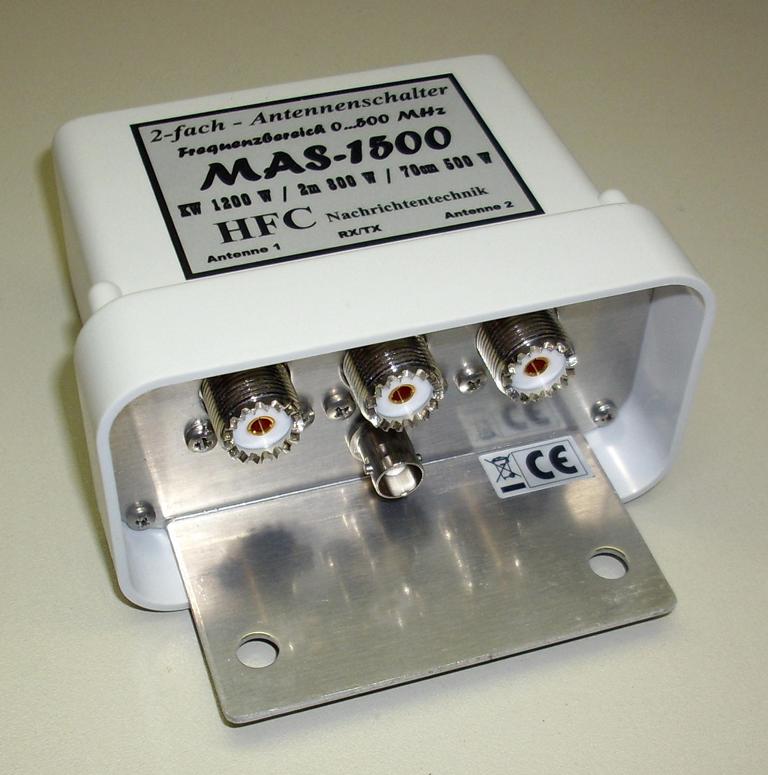

2-fach-Antennenschalter "MAS-1500" (0-500 MHz) | |
|
|
| |
|
Art.-Nr. 5055 (N) 149,00 |
Art.-Nr. 5056 (UHF) 149,00 | |
|
| |
|
|
| |
Frequenzbereich: |
0...500 MHz |
Anschlüsse: |
2 x Antenne, 1 x Transceiver |
Einfügedämpfung: |
0,1 dB |
Betriebsspannung: |
12 - 15 V |
Stromaufnahme: |
30 mA |
Leistung: |
KW: 1200 W |
|
2 m: 800 W |
Norm: N / UHF |
70 cm: 500 W | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| |
| |
| |
|
|
MAS-1500 der Fa. HFC Nachrichtentechnik im Mastgehäuse (incl. Mastschelle), Frequenzbereich 0 ... 500 MHz. Der MAS-1500 ist ein verlustarmer Antennen-Umschalter im wetterfesten Mastgehäuse für direkte Montage am Antennenmast. So kann beispielsweise bei Verwendung nur eines Koaxkabels die Umschaltung von einer 2-m Antenne auf eine 70-cm Antenne mit dem MAS-1500 vorgenommen werden. Ebenso lassen sich 2 verschiedene Antennen, z. B. Rundstrahler und Richtantenne, auf eine koaxiale Ableitung schalten. Die in SMD-Technik aufgebaute Schaltung sowie ein leistungsstarkes HF-Relais gewährleisten einen breiten Einsatzbereich von der Kurzwelle bis zum 70-cm Band. Aufgrund der niedrigen Dämpfung sind Durchgangsverluste kaum messbar. Die Speisespannung darf zwischen 12 - 15 Volt betragen. Die Leistungsaufnahme beträgt ca. 30 mA. Die nötige Spannungsversorgung wird extern über ein Kabel mit BNC-Anschluss vorgenommen. Das Gerät verfügt über eine Verpolungsschutzschaltung. Die Umschaltung zwischen den beiden angeschlossenen Antennen erfolgt über die zugeführte Spannung, d.h. das Ein- bzw. Ausschalten der Spannung bewirkt eine Relaisumschaltung. Bei Nichtanliegen von Spannung ist die Antenne 1 durchgeschaltet. Das Mastgehäuse aus deutscher Markenfertigung ist wetter- und UV-beständig. Für die stabile Befestigung des Vorverstärkers am Mast, dient die mitgelieferte Mastschelle. Zum Anschluss einer Stromversorgung ist als Zubehör unser Antennen-Controller MASC-1015 erhältlich. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Controller für MAS 1000 / MAS 1500 "MASC-1015" | |
|
|
|
Art.-Nr. 5068 / 49,50 | |
|
|
| |
|
| |
| |
|
| |
|
|
|
| |
|
|
|
Der MASC-1015 ist ein für den Betrieb der Antennenschalter MAS-1000 und MAS-1500 ausgelegter Controller und dient deren Steuerung. Er verfügt über eine Tast-/Schaltfunktion. Durch diese ist die Möglichkeit gegeben, die Antenne 2 durch leichtes Gedrückthalten des Tastschalters nur kurzzeitig durchzuschalten. Bei Durchdrücken steht das Gerät auf Dauerbetrieb, erneutes Drücken schaltet wieder zu Antenne 1 zurück. Über die LED's hat man immer eine optische Kontrolle darüber, welche Antenne grade durchgeschaltet ist. |
|
|
|
|
|
|
|
|
|
|
|
| |
|
| |
|
Der Controller ist durch eine Sicherung gegen einen eventuellen Kurzschluss in der Steuerleitung sowie gegen einen Defekt im Antennenschalter geschützt. Eine Sicherung von 100 mA ist bei den Antennenschaltern von Strese-Nachrichtentechnik völlig ausreichend. Sollte der Controller für anderweitige Zwecke eingesetzt werden, ist die Sicherung dementsprechend anzupassen (max. 500 mA). Zum Betrieb wird ein abgeschirmtes BNC-Kabel (z.B. RG 58) benötigt, damit statische Aufladung bei Gewitter sowie HF-Einstrahlung verhindert wird, und somit ein störungsfreier Betrieb gewährleistet ist. Hierzu bieten wir als Zubehör fertig konfektioniertes RG 58-Kabel mit BNC-Steckern in 10 m oder 20 m Länge an. Das Gerät ist in einem stabilen, robusten Gehäuse aus Aluminium / Stahlblech untergebracht und stammt aus deutscher Markenfertigung! |
|
|
|
|
|
|
|
|
|
|
|
| |
|

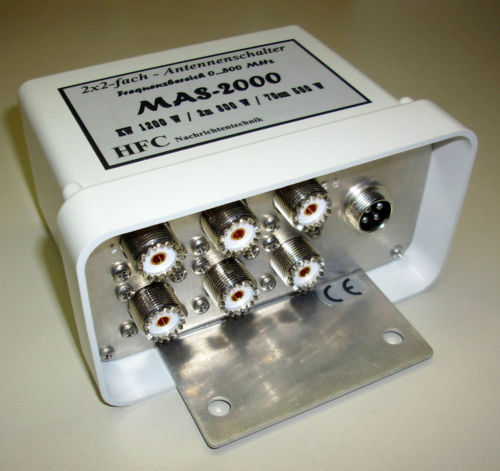

(2x2) 4-fach-Antennenschalter "MAS-2000" (0-500 MHz) | |
|
|
|
Art.-Nr. 5061-PL / 179,00 | |
|
| |
|
| |
Frequenzbereich: |
0...500 MHz |
Anschlüsse: |
4 x Antenne, 2 x Transceiver |
Einfügedämpfung: |
0,1 dB |
Betriebsspannung: |
12 - 15 V |
Stromaufnahme: |
2 x 30 mA |
übertragb.Leistung (PEP): |
KW: 1200 W |
|
2 m: 800 W |
Norm: UHF |
70 cm: 500 W |
Impedanz: |
50 Ohm | | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| |
|
|
| | | |
|
Der MAS-2000(Frequenzbereich 0 ... 500 MHz) der Fa. HFC Nachrichtentechnik ist ein verlustarmer Antennenumschalter für 2 Transceiver und jeweils 2 Antennen im wetterfesten Mastgehäuse für direkte Montage am Antennenmast. So kann beispielsweise bei Verwendung von 2 Koaxkabeln die Umschaltung von einer 2m-Antenne auf eine 70cm-Antenne sowie einer KW-Antenne und einer 6m-Antenne mit dem MAS-2000 vorgenommen werden. Die in SMD-Technik aufgebaute Schaltung sowie leistungsstarke HF-Relais gewährleisten einen breiten Einsatzbereich von der Kurzwelle bis zum 70-cm Band. Aufgrund der niedrigen Dämpfung sind Durchgangsverluste kaum messbar. Die Speisespannung darf zwischen 12 - 15 Volt betragen. Die Leistungsaufnahme beträgt ca. 2 x 30 mA. Die nötige Spannungsversorgung wird extern über zwei Kabel mittels vierpoliger Buchse vorgenommen. Das Gerät verfügt über eine Verpolungsschutzschaltung. Die Umschaltung zwischen den angeschlossenen Antennen erfolgt über die zugeführte Spannung, d.h. das Ein- bzw. Ausschalten der Spannung bewirkt eine Relaisumschaltung. Bei Nichtanliegen von Spannung ist die Antenne 1 durchgeschaltet. Das Mastgehäuse (135 x 75 x 115 mm) aus deutscher Markenfertigung ist wetter- und UV-beständig. Für die stabile Befestigung des Vorverstärkers am Mast, dient die mitgelieferte Mastschelle. Der Antennenschalter stammt aus deutscher Fertigung. Er ist mit dämpfungsarmen, qualitativ hochwertigen 50 Ohm Teflon-Buchsen ausgestattet. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|

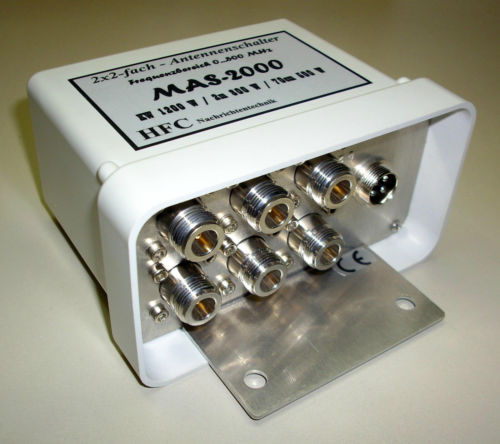

(2x2) 4-fach-Antennenschalter "MAS-2000" (0-500 MHz) | |
|
|
|
Art.-Nr. 5062-N / 179,00 | |
|
| |
|
| |
Frequenzbereich: |
0...500 MHz |
Anschlüsse: |
4 x Antenne, 2 x Transceiver |
Einfügedämpfung: |
0,1 dB |
Betriebsspannung: |
12 - 15 V |
Stromaufnahme: |
2 x 30 mA |
übertragb.Leistung (PEP): |
KW: 1200 W |
|
2 m: 800 W |
Norm: N |
70 cm: 500 W |
Impedanz: |
50 Ohm | | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| |
|
|
| | | |
|
Der MAS-2000(Frequenzbereich 0 ... 500 MHz) der Fa. HFC Nachrichtentechnik ist ein verlustarmer Antennenumschalter für 2 Transceiver und jeweils 2 Antennen im wetterfesten Mastgehäuse für direkte Montage am Antennenmast. So kann beispielsweise bei Verwendung von 2 Koaxkabeln die Umschaltung von einer 2m-Antenne auf eine 70cm-Antenne sowie einer KW-Antenne und einer 6m-Antenne mit dem MAS-2000 vorgenommen werden. Die in SMD-Technik aufgebaute Schaltung sowie leistungsstarke HF-Relais gewährleisten einen breiten Einsatzbereich von der Kurzwelle bis zum 70-cm Band. Aufgrund der niedrigen Dämpfung sind Durchgangsverluste kaum messbar. Die Speisespannung darf zwischen 12 - 15 Volt betragen. Die Leistungsaufnahme beträgt ca. 2 x 30 mA. Die nötige Spannungsversorgung wird extern über zwei Kabel mittels vierpoliger Buchse vorgenommen. Das Gerät verfügt über eine Verpolungsschutzschaltung. Die Umschaltung zwischen den angeschlossenen Antennen erfolgt über die zugeführte Spannung, d.h. das Ein- bzw. Ausschalten der Spannung bewirkt eine Relaisumschaltung. Bei Nichtanliegen von Spannung ist die Antenne 1 durchgeschaltet. Das Mastgehäuse (135 x 75 x 115 mm) aus deutscher Markenfertigung ist wetter- und UV-beständig. Für die stabile Befestigung des Vorverstärkers am Mast, dient die mitgelieferte Mastschelle. Der Antennenschalter stammt aus deutscher Fertigung. Er ist mit dämpfungsarmen, qualitativ hochwertigen 50 Ohm Teflon-Buchsen ausgestattet. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|

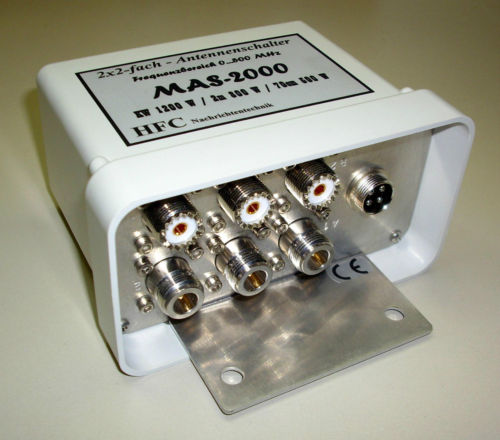

(2x2) 4-fach-Antennenschalter "MAS-2000" (0-500 MHz) |
|
|
|
Art.-Nr. 5063-N/PL / 179,00 | |
|
| |
|
| |
Frequenzbereich: |
0...500 MHz |
Anschlüsse: |
4 x Antenne, 2 x Transceiver |
Einfügedämpfung: |
0,1 dB |
Betriebsspannung: |
12 - 15 V |
Stromaufnahme: |
2 x 30 mA |
übertragb.Leistung (PEP): |
KW: 1200 W |
|
2 m: 800 W |
Norm: UHF/N |
70 cm: 500 W |
Impedanz: |
50 Ohm | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| |
|
|
| | | |
|
Der MAS-2000(Frequenzbereich 0 ... 500 MHz) der Fa. HFC Nachrichtentechnik ist ein verlustarmer Antennenumschalter für 2 Transceiver und jeweils 2 Antennen im wetterfesten Mastgehäuse für direkte Montage am Antennenmast. So kann beispielsweise bei Verwendung von 2 Koaxkabeln die Umschaltung von einer 2m-Antenne auf eine 70cm-Antenne sowie einer KW-Antenne und einer 6m-Antenne mit dem MAS-2000 vorgenommen werden. Die in SMD-Technik aufgebaute Schaltung sowie leistungsstarke HF-Relais gewährleisten einen breiten Einsatzbereich von der Kurzwelle bis zum 70-cm Band. Aufgrund der niedrigen Dämpfung sind Durchgangsverluste kaum messbar. Die Speisespannung darf zwischen 12 - 15 Volt betragen. Die Leistungsaufnahme beträgt ca. 2 x 30 mA. Die nötige Spannungsversorgung wird extern über zwei Kabel mittels vierpoliger Buchse vorgenommen. Das Gerät verfügt über eine Verpolungsschutzschaltung. Die Umschaltung zwischen den angeschlossenen Antennen erfolgt über die zugeführte Spannung, d.h. das Ein- bzw. Ausschalten der Spannung bewirkt eine Relaisumschaltung. Bei Nichtanliegen von Spannung ist die Antenne 1 durchgeschaltet. Das Mastgehäuse (135 x 75 x 115 mm) aus deutscher Markenfertigung ist wetter- und UV-beständig. Für die stabile Befestigung des Vorverstärkers am Mast, dient die mitgelieferte Mastschelle. Der Antennenschalter stammt aus deutscher Fertigung. Er ist mit dämpfungsarmen, qualitativ hochwertigen 50 Ohm Teflon-Buchsen ausgestattet. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
Controller für MAS 2000 "MASC-2000" | |
|
|
|
Art.-Nr. 5067 / 54,50 | |
|
| |
|
| |
| |
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
Der MASC-2000 ist ein für den Betrieb des Antennenschalters MAS-2000 ausgelegter Controller und dient seiner Steuerung. Mit Hilfe des Controllers lassen sich durch Drücken/Tasten der weißen Tastschalter die Antennen getrennt voneinander durchschalten (A 1 und 2, B 1 und 2). Der jeweilige Zustand wird durch die grünen LED's angezeigt. | |
|
|
|
|
|
|
|
| | |
|
Der Controller ist durch eine Sicherung gegen einen eventuellen Kurzschluss in der Steuerleitung sowie gegen einen Defekt im Antennenschalter geschützt. Ein solcher wird durch Erlischen der Power-LED angezeigt. Eine Sicherung von 100 mA ist bei den Antennenschaltern von Strese-Nachrichtentechnik völlig ausreichend. Zum Betrieb wird eine 4-polige abgeschirmte Steuerleitung benötigt, damit statische Aufladung bei Gewitter sowie HF-Einstrahlung verhindert wird, und somit ein störungsfreier Betrieb gewährleistet ist. Hierzu bieten wir als Zubehör fertig konfektioniertes (LYCI-) Steuerkabel in 10 m oder 20 m Länge an. Das Gerät ist in einem stabilen, robusten Gehäuse aus Aluminium / Stahlblech untergebracht und stammt aus deutscher Markenfertigung! |
|
|
|
|
|
|
|
|
|
|
| |
|

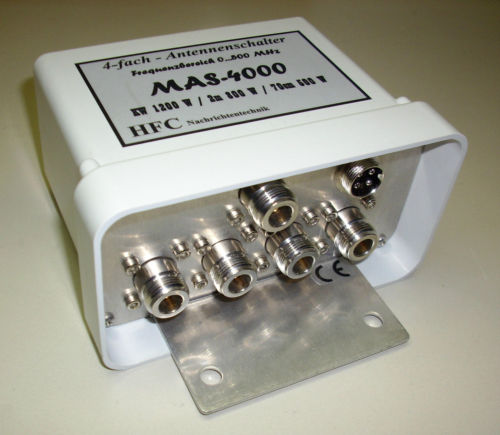

4-fach-Antennenschalter "MAS-4000" (0-500 MHz) | |
|
|
|
Art.-Nr. 5064-N / 198,00 | |
|
| |
|
| |
Frequenzbereich: |
0...500 MHz |
Anschlüsse: |
4 x Antenne, 1 x Transceiver |
Einfügedämpfung: |
0,1 dB |
Betriebsspannung: |
12 - 15 V |
Stromaufnahme: |
50 mA |
übertragb.Leistung (PEP): |
KW: 1200 W |
|
2 m: 800 W |
Norm: N |
70 cm: 500 W |
Impedanz: |
50 Ohm | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| |
|
|
| | | |
|
Der MAS-4000 der Fa. HFC Nachrichtentechnik (Frequenzbereich 0 ... 500 MHz) ist ein verlustarmer Antennenumschalter, im wetterfesten Mastgehäuse, mit dem 4 Antennen auf eine gemeinsame Ableitung geschaltet werden können. So kann beispielsweise bei Verwendung eines Koaxkabels die Umschaltung von einer 2-m Antenne auf eine 70-cm Antenne sowie einer KW-Antenne und einer 6-m-Antenne mit dem MAS-4000 vorgenommen werden. Die in SMD-Technik aufgebaute Schaltung sowie leistungsstarke HF-Relais gewährleisten einen breiten Einsatzbereich von der Kurzwelle bis zum 70-cm Band. Aufgrund der niedrigen Dämpfung sind Durchgangsverluste kaum messbar. Die Speisespannung darf zwischen 12 - 15 Volt betragen. Die Leistungsaufnahme beträgt ca. 50 mA. Die nötige Spannungsversorgung wird extern über ein Kabel mittels vierpoliger Buchse vorgenommen. Die Umschaltung zwischen den angeschlossenen Antennen erfolgt über die zugeführte Spannung, d.h. das Ein- bzw. Ausschalten der Spannung bewirkt eine Relaisumschaltung. Bei Nichtanliegen von Spannung ist die Antenne 1 durchgeschaltet. Das Mastgehäuse (135 x 75 x 115 mm) aus deutscher Markenfertigung ist wetter- und UV-beständig. Für die stabile Befestigung des Vorverstärkers am Mast, dient die mitgelieferte Mastschelle. Der Antennenschalter stammt aus deutscher Fertigung. Er ist mit dämpfungsarmen, qualitativ hochwertigen 50 Ohm Teflon-Buchsen ausgestattet. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|

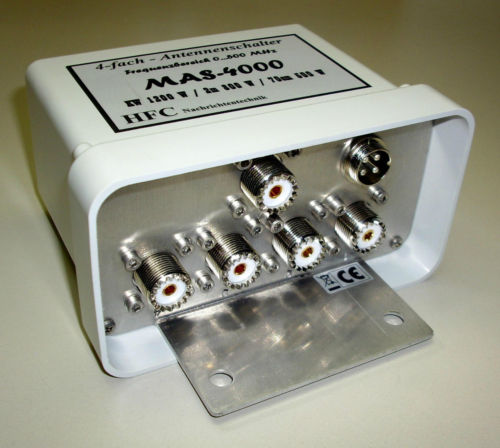

4-fach-Antennenschalter "MAS-4000" (0-500 MHz) | |
|
|
|
Art.-Nr. 5065-PL / 198,00 | |
|
| |
Frequenzbereich: |
0...500 MHz |
Anschlüsse: |
4 x Antenne, 1 x Transceiver |
Einfügedämpfung: |
0,1 dB |
Betriebsspannung: |
12 - 15 V |
Stromaufnahme: |
50 mA |
übertragb.Leistung (PEP): |
KW: 1200 W |
|
2 m: 800 W |
Norm: UHF |
70 cm: 500 W |
Impedanz: |
50 Ohm | |
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| |
|
|
| | | |
|
Der MAS-4000 der Fa. HFC Nachrichtentechnik (Frequenzbereich 0 ... 500 MHz) ist ein verlustarmer Antennenumschalter, im wetterfesten Mastgehäuse, mit dem 4 Antennen auf eine gemeinsame Ableitung geschaltet werden können. So kann beispielsweise bei Verwendung eines Koaxkabels die Umschaltung von einer 2-m Antenne auf eine 70-cm Antenne sowie einer KW-Antenne und einer 6-m-Antenne mit dem MAS-4000 vorgenommen werden. Die in SMD-Technik aufgebaute Schaltung sowie leistungsstarke HF-Relais gewährleisten einen breiten Einsatzbereich von der Kurzwelle bis zum 70-cm Band. Aufgrund der niedrigen Dämpfung sind Durchgangsverluste kaum messbar. Die Speisespannung darf zwischen 12 - 15 Volt betragen. Die Leistungsaufnahme beträgt ca. 50 mA. Die nötige Spannungsversorgung wird extern über ein Kabel mittels vierpoliger Buchse vorgenommen. Die Umschaltung zwischen den angeschlossenen Antennen erfolgt über die zugeführte Spannung, d.h. das Ein- bzw. Ausschalten der Spannung bewirkt eine Relaisumschaltung. Bei Nichtanliegen von Spannung ist die Antenne 1 durchgeschaltet. Das Mastgehäuse (135 x 75 x 115 mm) aus deutscher Markenfertigung ist wetter- und UV-beständig. Für die stabile Befestigung des Vorverstärkers am Mast, dient die mitgelieferte Mastschelle. Der Antennenschalter stammt aus deutscher Fertigung. Er ist mit dämpfungsarmen, qualitativ hochwertigen 50 Ohm Teflon-Buchsen ausgestattet. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
Controller für MAS 4000 "MASC-4000" | |
|
|
|
Art.-Nr. 5066 / 59,50 | |
| |
| |
| |
|
| |
| |
| |
|
|
|
Der Controller MASC-4000 ist für den Betrieb des Antennenschalters MAS-4000 ausgelegt und dient seiner Steuerung. Mit Hilfe des Controllers lassen sich die einzelnen Antennen (1-4) durchschalten. Der jeweilige Zustand wird über grüne LED's angezeigt. Steht der Drehschalter auf der Position ganz links, ist der Controller ausgeschaltet. Dreht man ihn eine Stufe nach rechts, leuchten die rote Power-LED sowie die grüne LED für Antenne 1 auf. Dreht man eine weitere Stufe nach rechts, erlischt die LED für Antenne 1, und LED 2 für Antenne 2 leuchtet auf, u.s.w. bis Antenne 4. Durch Zurückdrehen schaltet man entsprechend zurück. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | |
|
Der Controller ist durch eine Sicherung gegen einen eventuellen Kurzschluss in der Steuerleitung sowie gegen einen Defekt im Antennenschalter geschützt. Ein solcher wird durch Erlischen der Power-LED angezeigt. Eine Sicherung von 100 mA ist bei den Antennenschaltern von Strese-Nachrichtentechnik völlig ausreichend. Sollte der Controller für anderweitige Zwecke eingesetzt werden, ist die Sicherung dementsprechend anzupassen (max. 500 mA). Zum Betrieb wird eine 4-polige geschirmte Steuerleitung benötigt, damit statische Aufladung bei Gewitter sowie HF-Einstrahlung verhindert wird, und somit ein störungsfreier Betrieb gewährleistet ist. Hierzu bieten wir als Zubehör fertig konfektioniertes (LYCI-) Steuerkabel mit Kupplung in 10 m oder 20 m Länge an. Das Gerät ist in einem stabilen, robusten Gehäuse aus Aluminium / Stahlblech untergebracht und stammt aus deutscher Markenfertigung! |
|
|
|
|
|
|
|
|
|
|
|
|
| |
| |
|
|
| |
